Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Qui Abr 05, 2012 12:54 pm

Tiberius 9.1 Rip Clip Adapter

Eu sou tão fã da Tiberius que poderia ficar três páginas escrevendo sobre suas qualidades e vantagens, principalmente do modelo 9.1 Sniper, mas tinha uma coisa que desanimava: A necessidade de usar um loader gravitacional!

Por ter uma Phenom sempre admirei o modo de funcionamento do Rip Clip e decidi colocar um na minha 9.1 (sim, eu odeio o Cyclone! Twisted Evil ). Em 2011 a canadense Flasc anunciou que colocaria no mercado este adaptador, mas como até agora não há a previsão de lançamento eu resolvi fazer um eu mesmo.

Agradeço a idéia do amigo RogerDiver e a consultoria técnica do mago das gambiarras Mauricío Hilst.

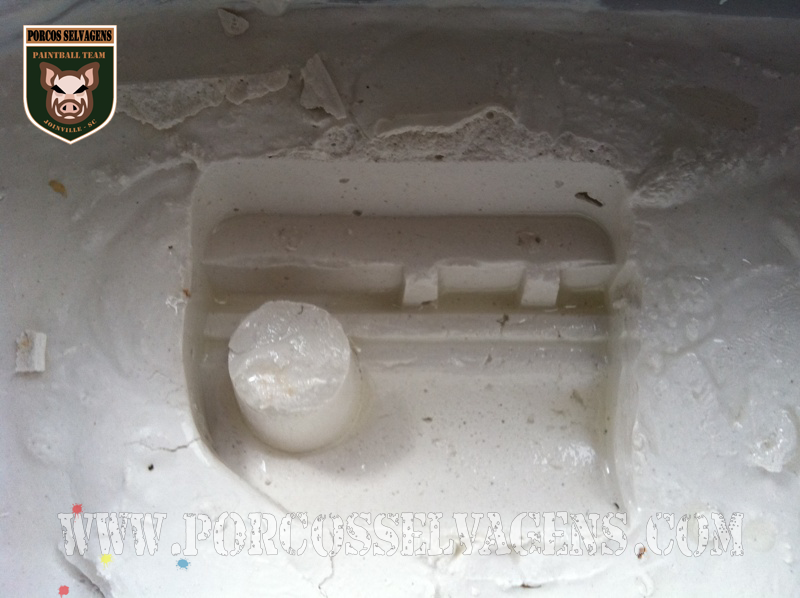

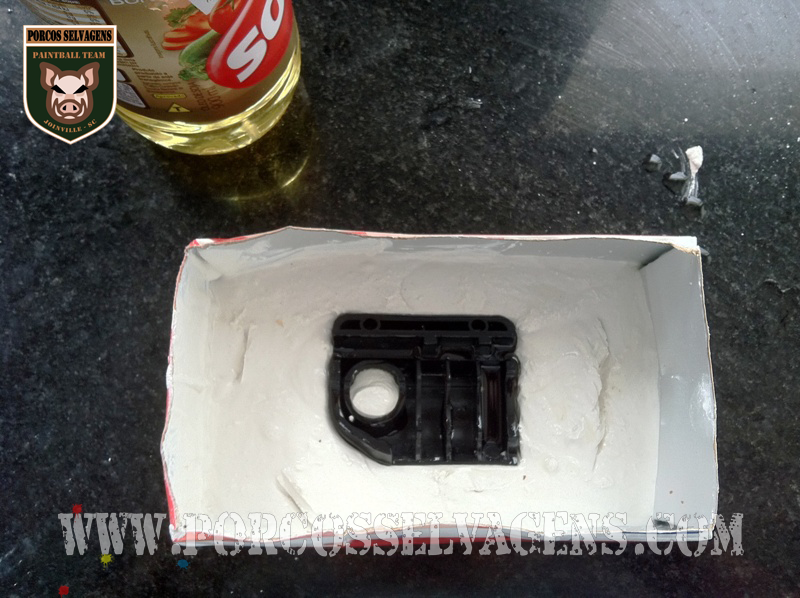

1° Decidi fazer o molde em gesso. Cortei uma caixa de leite ao meio e coloquei a massa de gesso. Peguei um adaptador que veio no Rip Clip (usei o da TM7, mas pode ser qualquer um) passei bastante óleo de soja para não grudar no molde, ajeitei com cuidado e levei ao forno em 230° por 5 minutos com a porta aberta, depois de retirar do forno deixei por 30 minutos secando no sol.

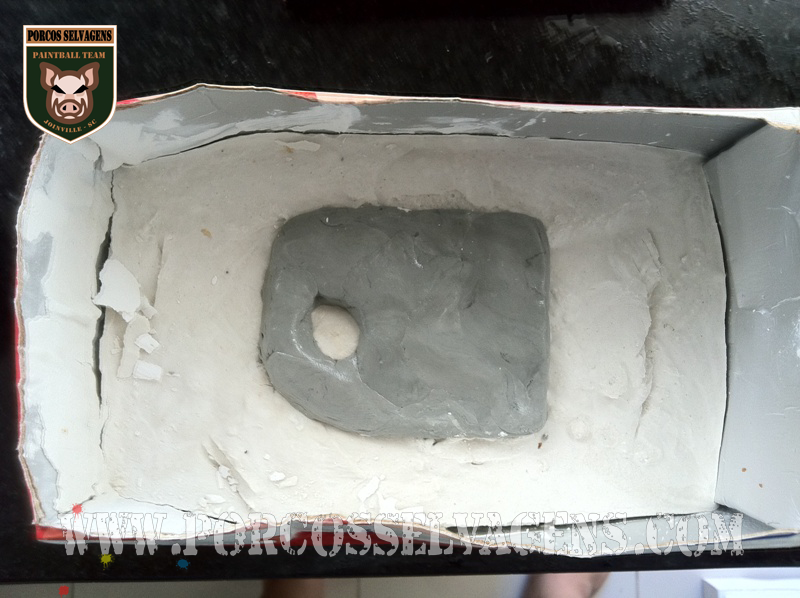

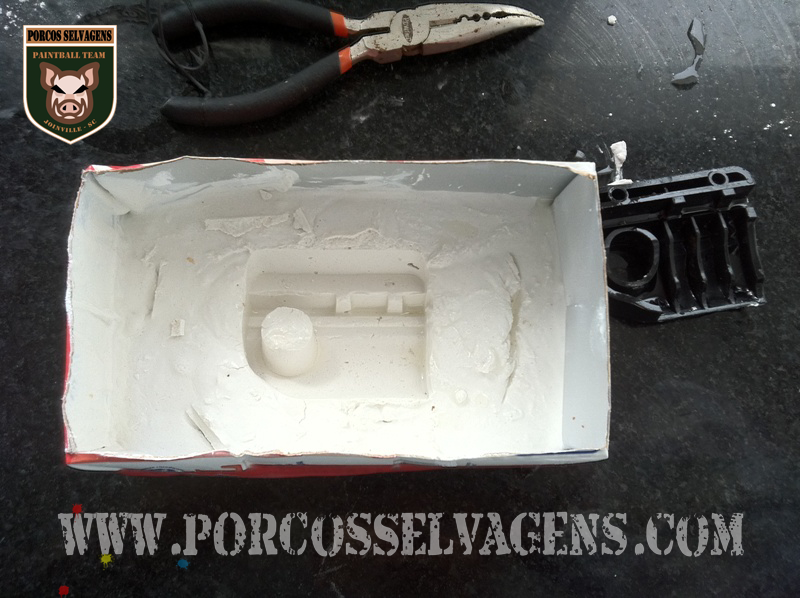

2º Após a secagem do molde (não deixei secar muito para facilitar a remoção da peça) retirei com um alicate o adaptador de TM7 e preenchi o molde com Durepoxi. Eu usei em massa, mas acredito que a versão liquida seria melhor. O ideal seria usar J-B Weld, mas não encontrei para vender na minha cidade. O Durepoxi deve ser muito bem misturado e ao colocar deve-se ter o cuidado para que não fique espaços ou bolhas de ar no molde. Deixei secar por duas horas.

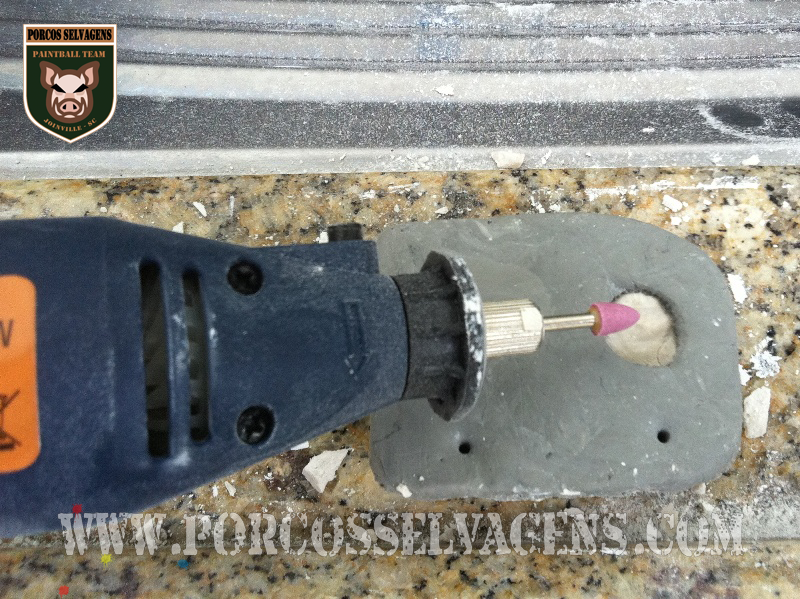

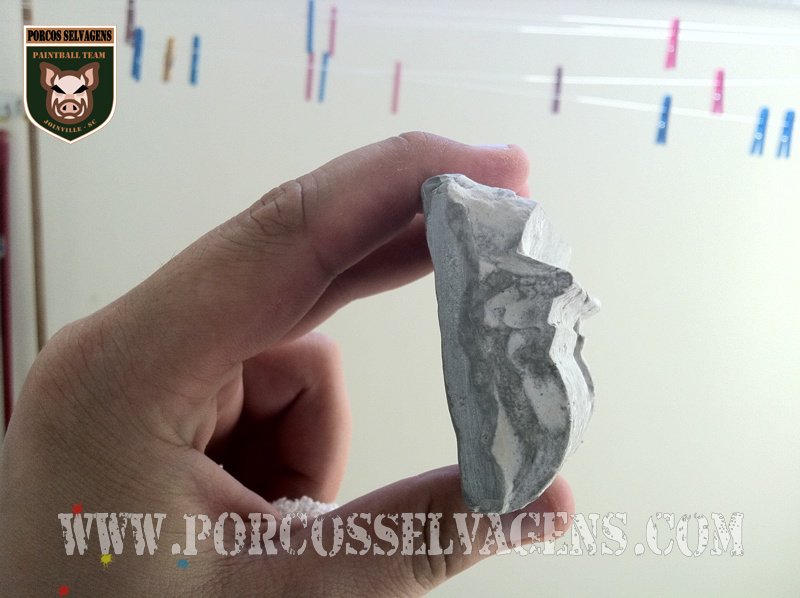

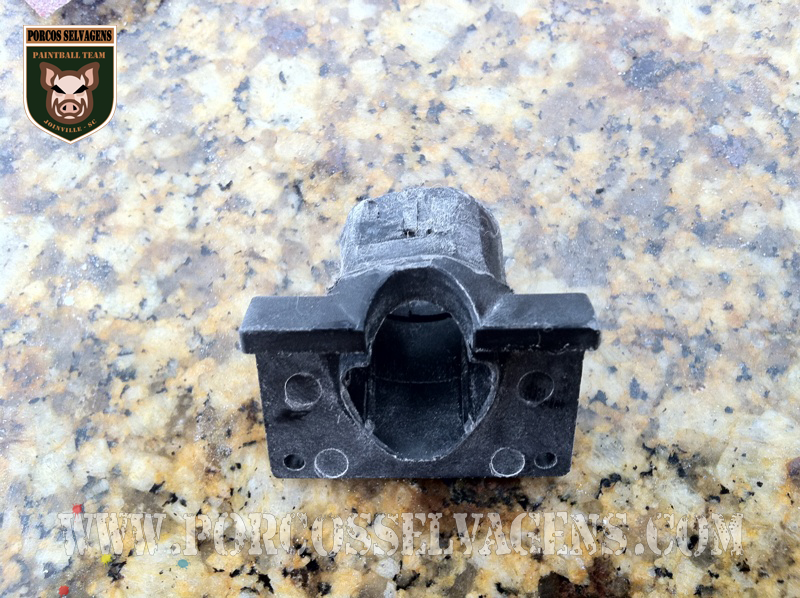

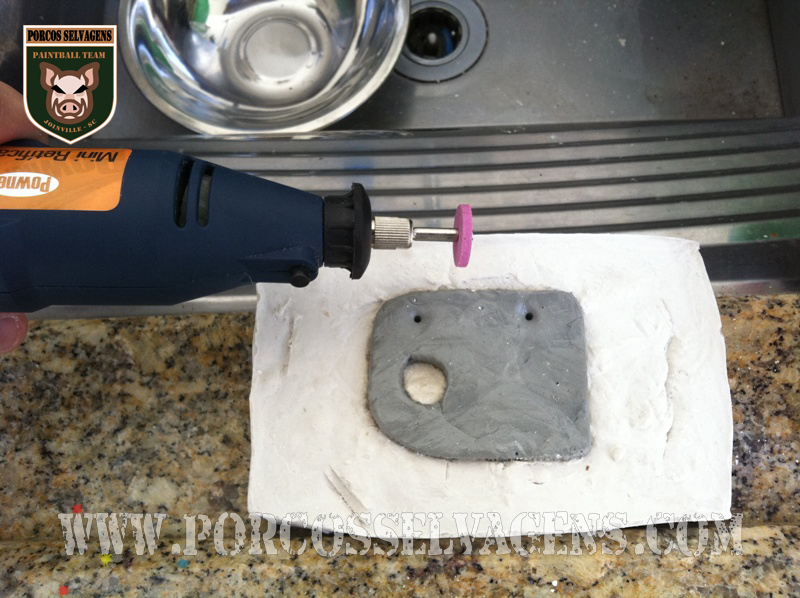

3º Depois do Durepoxi seco retirei do molde. Usei o Dremel para cortar o gesso e limpar a peça. Eu havia feito furinhos para marcar o local onde seriam feitos os furos para aparafusar o RC, mas não é necessário, pois o próprio molde deixa as marcas para furar,

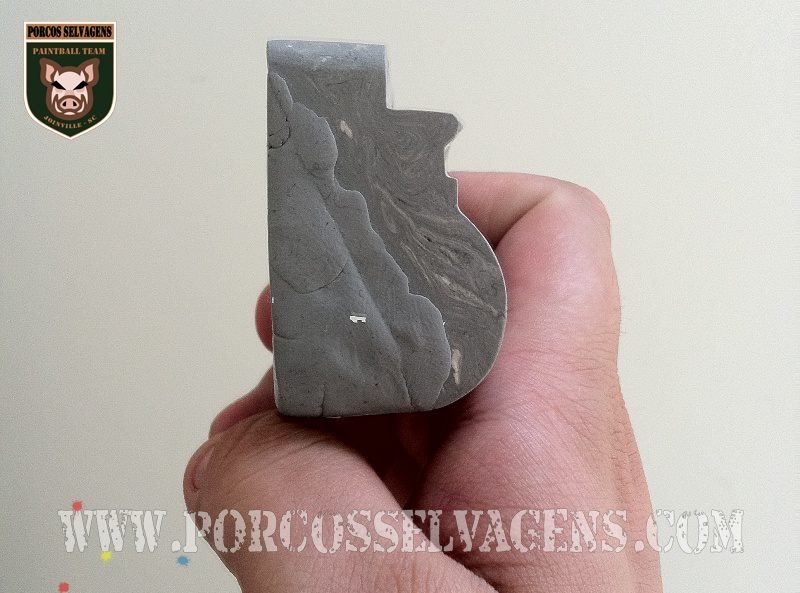

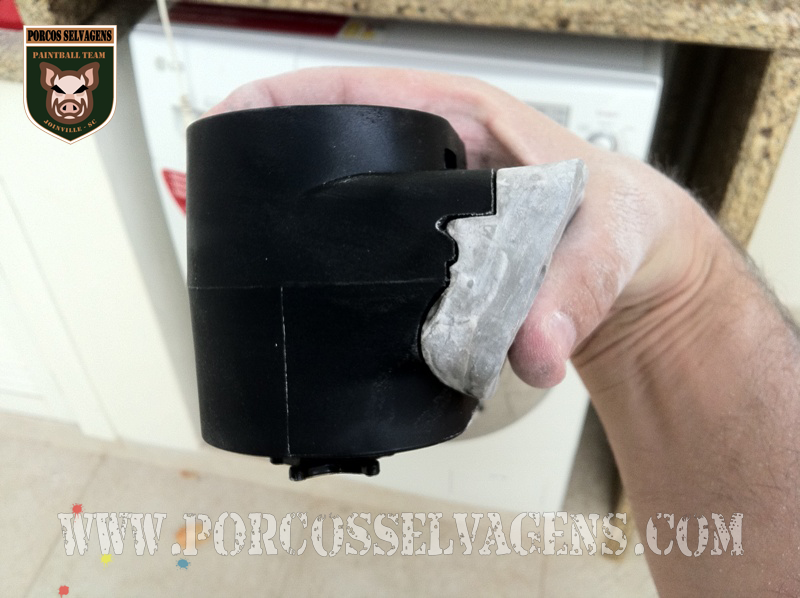

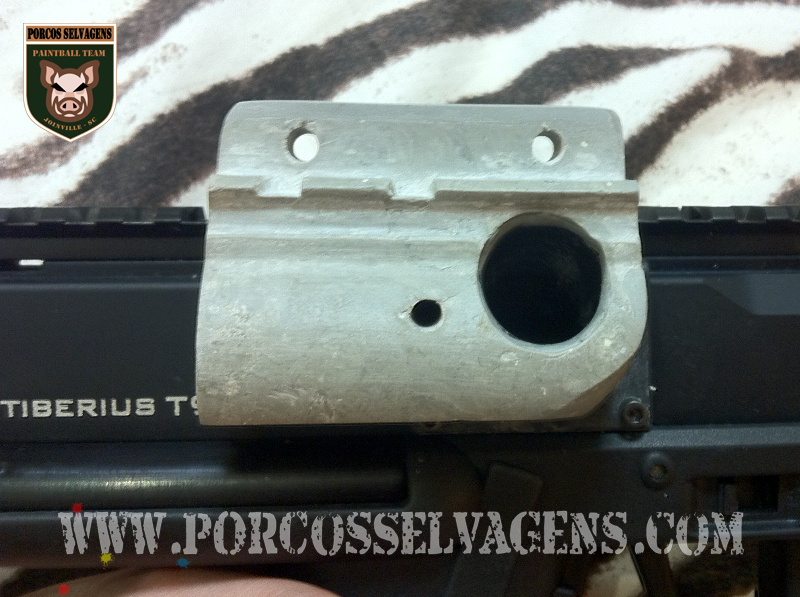

4º Depois da peça limpa e lixada, completei com mais Durepoxi e a deixei reta, depois que secou lixei novamente e reduzi bastante seu tamanho.Também fiz os furos onde o Rip Clip será aparafusado. Usei parafusos e porcas que encontrei no kit de reparos deluxe da Phenom.

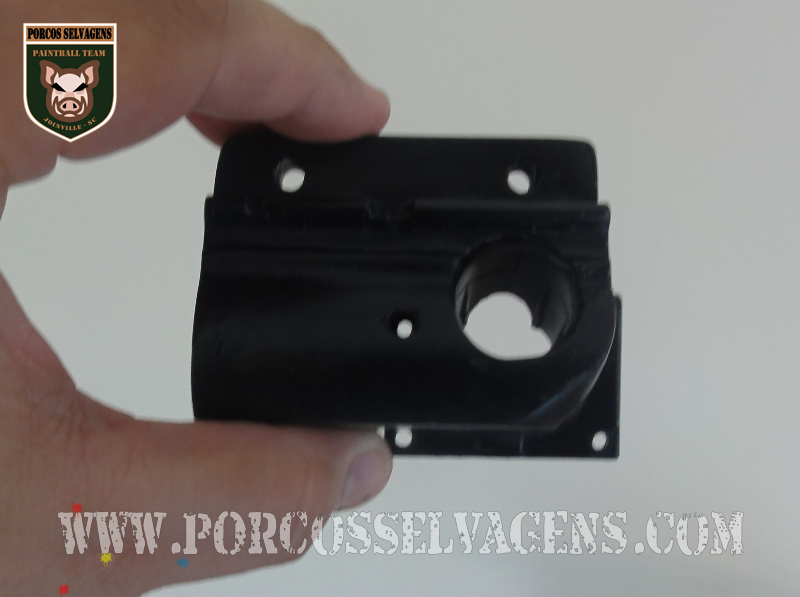

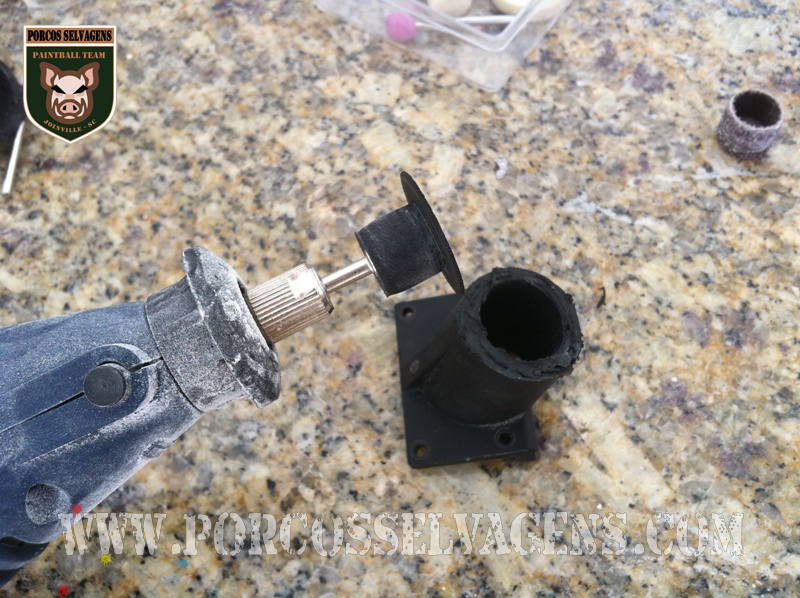

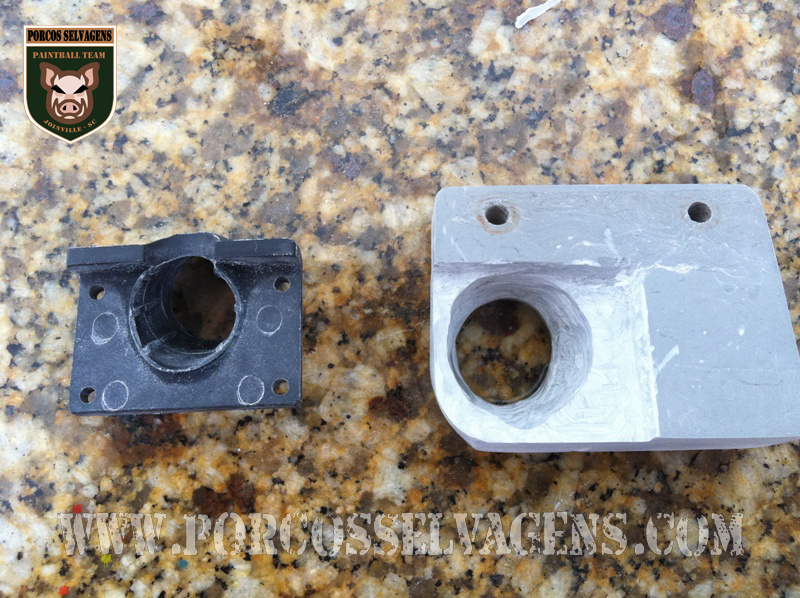

5º Por idéia do amigo RogerDiver e baseado no projeto do Squid, usei o adaptador do loader gravitacional da 9.1 para fazer a conexão da peça com o marcador. Eu gostaria de prender do mesmo modo que a TM15, por exemplo, mas devido a altura do corpo da 9.1 eu acho que isso é praticamente impossível... Um detalhe é lixar muito a parte do adaptador do loader gravitacional, primeiro por ele ser muito grosso, pois tem duas camadas e segundo eu acredito que ele sendo "quadrado" irá fixar melhor na peça de Durepoxi. Com o Dremel alarguei o buraco da peça e também fiz um recorte para encaixá-la melhor. Para colar as peças eu usei mais Durepoxi

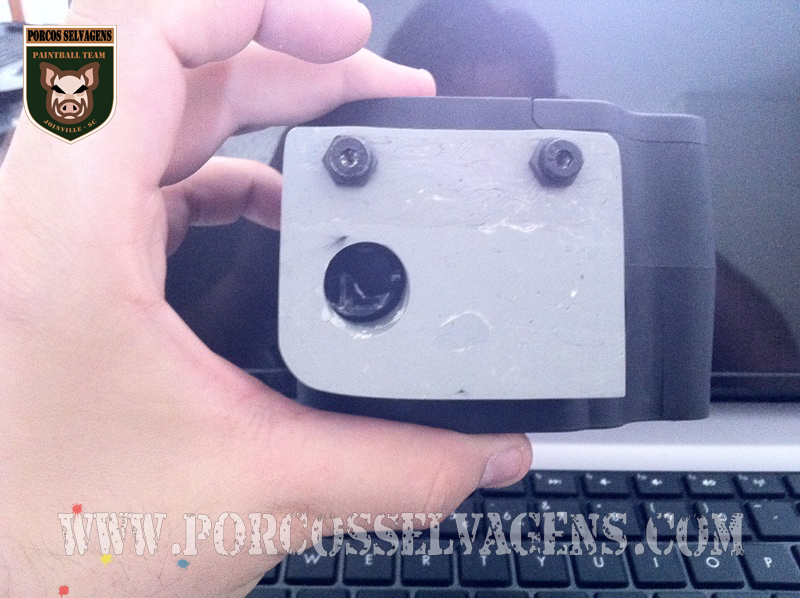

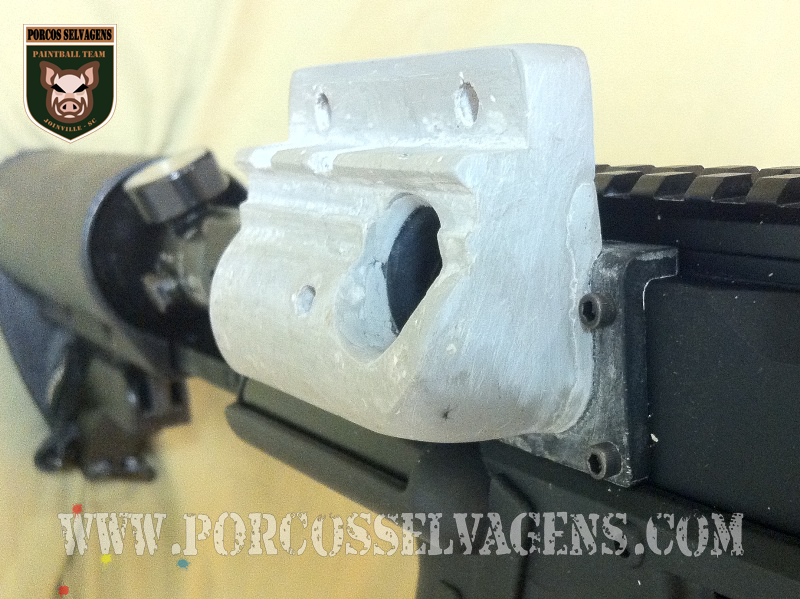

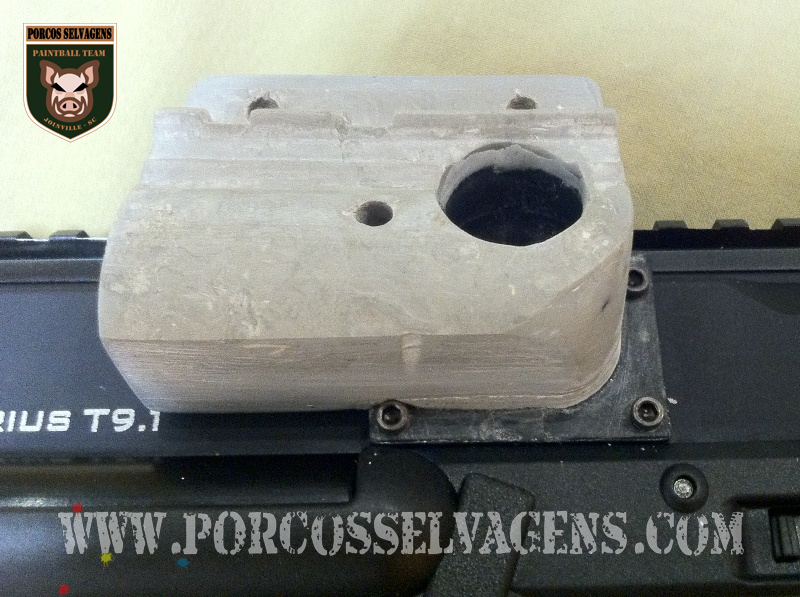

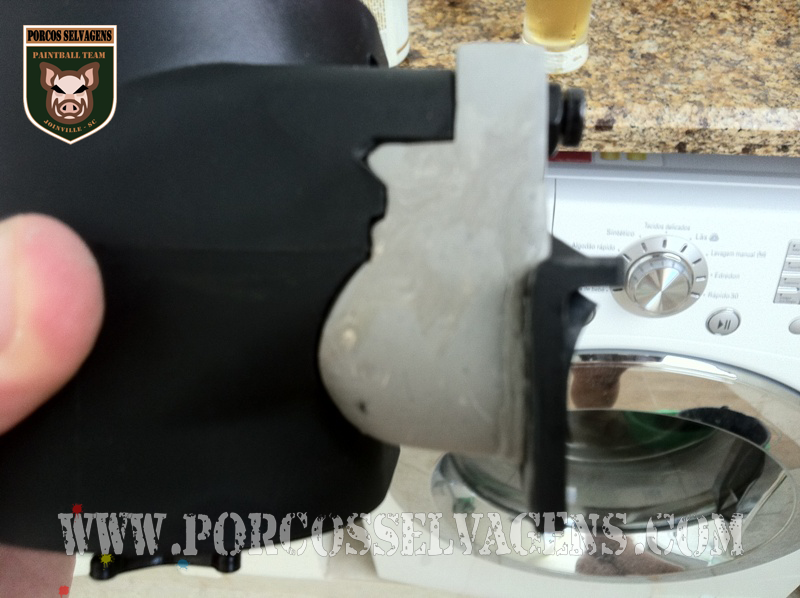

6° Felizmente encaixou-se perfeitamente no marcador e disparei mais de 50 bolinhas sem nenhuma quebra.

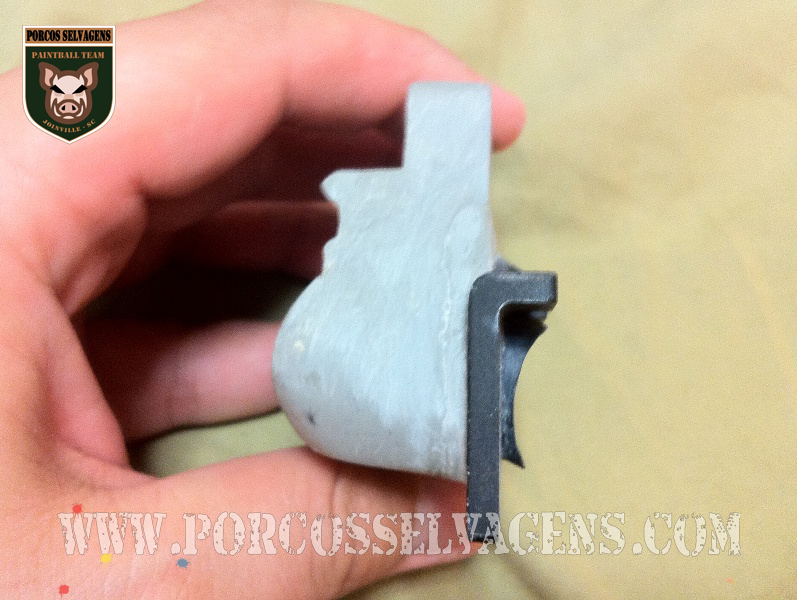

7º Últimas lixadas e só faltava a pintura. Aqueci bem com um secador de cabelos e pintei usando tinta spray para escapamento de motos, para secar deixei pendurada no varal por uma linha de pesca. Dei duas demãos com 5 minutos de intervalo entre elas.

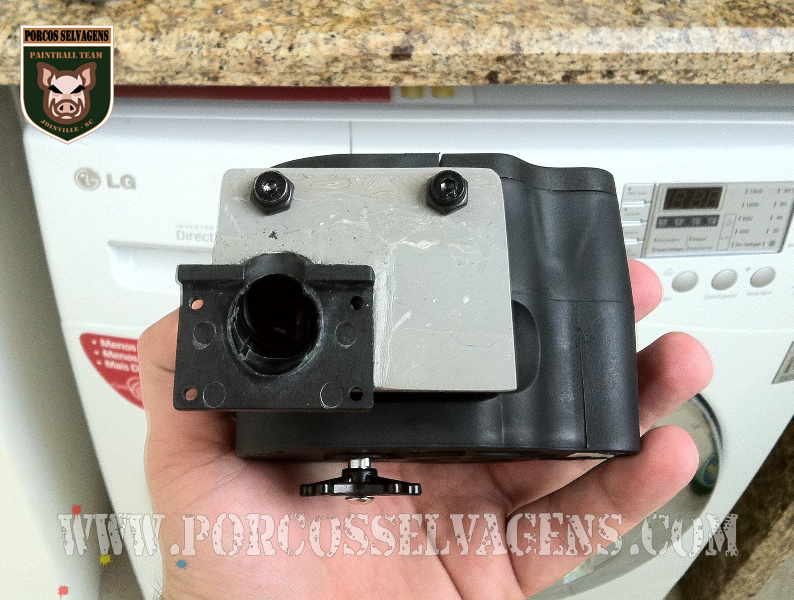

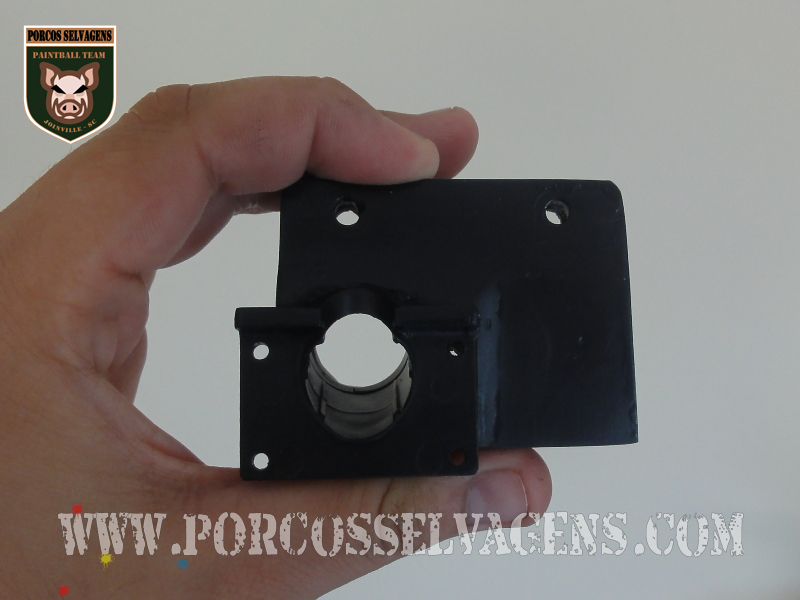

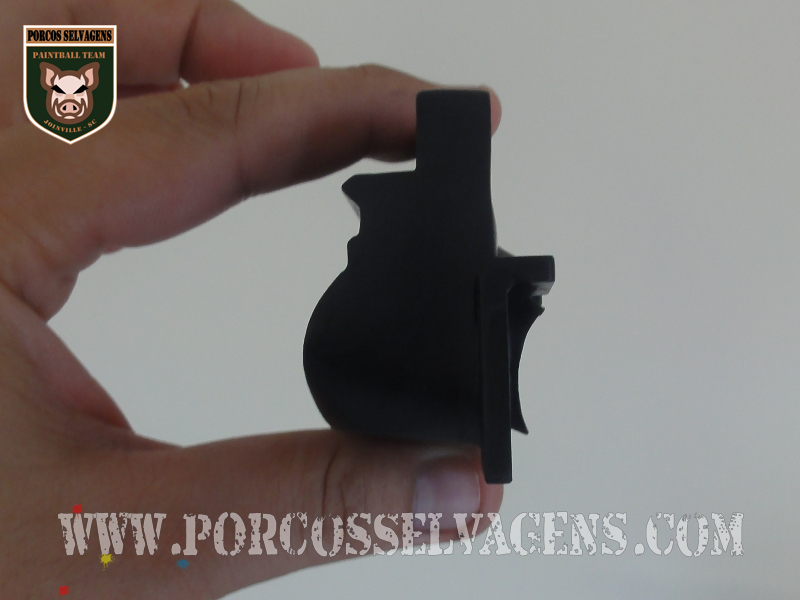

Está pronta! Agora é só levar para o campo e ver como se comporta!








Adeus loader gravitacional!!!

pig

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por VanDerHilst.Airsmith em Qui Abr 05, 2012 1:08 pm

Aeee.... depois eu q é sou o Prof. Pardal aqui né ? eeeheheh

parabens pela montagem, Marcos...

agora da pra reproduzir e vender ? eheheheh

_________________

VanDerHilst.Airsmith
Recruta
Recruta

Mensagens : 57
Data de inscrição : 05/03/2012
Localização : Jaú - SP

Ver perfil do usuário http://vanderhilst.blogspot.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Qui Abr 05, 2012 1:47 pm

VanDerHilst.Airsmith escreveu:Aeee.... depois eu q é sou o Prof. Pardal aqui né ? eeeheheh

parabens pela montagem, Marcos...

agora da pra reproduzir e vender ? eheheheh

R$ 500,00 para os amigos!!!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Beto em Qui Abr 05, 2012 3:20 pm

Olá Marcos...

Tudo na paz?

Fiz meu cadastro hoje neste Fórum e de início já veja isso aqui!!! Nem quero ver o resto do Fórum que com certeza vou acabar montando uma "oficina" aqui em casa.

Muito bom o tópico, parabéns mesmo pela peça.

Beto

Mensagens : 1
Data de inscrição : 05/04/2012
Localização : João Pessoa-PB

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Qui Abr 05, 2012 3:33 pm

Beto escreveu:Olá Marcos...

Tudo na paz?

Fiz meu cadastro hoje neste Fórum e de início já veja isso aqui!!! Nem quero ver o resto do Fórum que com certeza vou acabar montando uma "oficina" aqui em casa.

Muito bom o tópico, parabéns mesmo pela peça.

Seja bem vindo Beto!

O paintball fazendo amigos de norte a sul desse país!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Gringo666 em Qui Abr 05, 2012 6:18 pm

e qualidade provavelmente melhor do que viria da China!

_________________
"Army: A body of men assembled to rectify the mistakes of the diplomats." - Josephus Daniels

Gringo666
Operador
Operador

Mensagens : 144
Data de inscrição : 05/03/2012
Federado FPESC : 0101

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Qui Abr 05, 2012 7:32 pm

Gringo666 escreveu:e qualidade provavelmente melhor do que viria da China!

Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Exatamente!!!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Juliano em Sex Abr 06, 2012 6:46 pm

Marcos RS escreveu:
Gringo666 escreveu:e qualidade provavelmente melhor do que viria da China!

Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Exatamente!!!
parabens ficou muito bom cheers cheers

Juliano
Operador Gladiadores
Operador Gladiadores

Mensagens : 273
Data de inscrição : 06/03/2012
Localização : Joinville
Federado FPESC : 0006

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Carlos Damasceno em Sab Abr 07, 2012 9:42 am

Sensacional!!!
Excelente trabalho, eu fico feliz em ter colaborado com o resultado final!!!kkkkkkkkkkkkkk
Abraço lol!

Carlos Damasceno
Comandante Gladiadores
Comandante Gladiadores

Mensagens : 106
Data de inscrição : 04/03/2012
Federado FPESC : 0002

Ver perfil do usuário http://gladiadorespaintball.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Sab Abr 07, 2012 10:04 am

Carlos Damasceno escreveu:Sensacional!!!
Excelente trabalho, eu fico feliz em ter colaborado com o resultado final!!!kkkkkkkkkkkkkk
Abraço lol!

Seu convencido, eu não usei a tua tinta!!! Very Happy Very Happy Very Happy

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Carlos Damasceno em Sab Abr 07, 2012 10:35 am

Marcos RS escreveu:
Carlos Damasceno escreveu:Sensacional!!!
Excelente trabalho, eu fico feliz em ter colaborado com o resultado final!!!kkkkkkkkkkkkkk
Abraço lol!

Seu convencido, eu não usei a tua tinta!!! Very Happy Very Happy Very Happy

kkkkkkk lol!
Ainda assim ficou mto bom!!!

Carlos Damasceno
Comandante Gladiadores
Comandante Gladiadores

Mensagens : 106
Data de inscrição : 04/03/2012
Federado FPESC : 0002

Ver perfil do usuário http://gladiadorespaintball.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Pinha em Dom Abr 08, 2012 3:45 pm

loucura nota 1000. muito bom mesmo!!!!!!!!!!!!1

Pinha
Recruta
Recruta

Mensagens : 61
Data de inscrição : 06/03/2012

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por aalto em Qui Abr 12, 2012 7:31 am

MUITO BOM!!!

mesmo muito bom!

Parabéns Marcos!

aalto
Operador
Operador

Mensagens : 109
Data de inscrição : 05/03/2012
Localização : Soure, Portugal

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Schroeder05 em Qui Abr 12, 2012 10:44 am

COmo foi o desempenho do equipamento no jogo?

_________________

Ricardo Schroeder
Porcos Selvagens - Paintball Team

Schroeder05
Subcomandante Porcos Selvagens
Subcomandante Porcos Selvagens

Mensagens : 391
Data de inscrição : 05/03/2012
Localização : Joinville

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Qui Abr 12, 2012 11:44 am

Schroeder05 escreveu:COmo foi o desempenho do equipamento no jogo?

Eu acho que o mais indicado para responder é o Leandro:




Brincadeiras a parte, foi perfeita, só preciso regular o Rip Clip para uma menor sensibilidade!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Schroeder05 em Qui Abr 12, 2012 3:07 pm

Marcos RS escreveu:
Schroeder05 escreveu:COmo foi o desempenho do equipamento no jogo?

Eu acho que o mais indicado para responder é o Leandro:


Brincadeiras a parte, foi perfeita, só preciso regular o Rip Clip para uma menor sensibilidade!



hahahahaha

Então ja podes patentear para revender hahahah

_________________

Ricardo Schroeder
Porcos Selvagens - Paintball Team

Schroeder05
Subcomandante Porcos Selvagens
Subcomandante Porcos Selvagens

Mensagens : 391
Data de inscrição : 05/03/2012
Localização : Joinville

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Ivanor02 em Ter Abr 17, 2012 1:15 pm

Cara ficou muito legal... parabens

_________________
Ivanor
Smart Shot PB Team

Ivanor02
Operador
Operador

Mensagens : 101
Data de inscrição : 06/03/2012
Localização : Joinville

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Samaggy em Sab Out 27, 2012 9:09 pm

Cara simplismente sensacional... agora vem a pergunta... ta fazendo pra vender ja?? hehehe

se tiver me manda uma mp, q ja negociamos!!! eheheheh abraços e novamente parabens!!!!

Samaggy

Mensagens : 1
Data de inscrição : 27/10/2012
Localização : Campo Grande

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Dom Out 28, 2012 9:09 am

Samaggy escreveu:Cara simplismente sensacional... agora vem a pergunta... ta fazendo pra vender ja?? hehehe

se tiver me manda uma mp, q ja negociamos!!! eheheheh abraços e novamente parabens!!!!

Hehehehe, dá muito trabalho, mas se um dia eu decidir vender certamente procuro o amigo!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por perilio em Dom Mar 17, 2013 8:54 pm

Genial fera... não faz um sob encomenda não? lol!

perilio

Mensagens : 1
Data de inscrição : 17/03/2013
Localização : Irupi, ES

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Dom Mar 17, 2013 9:36 pm

perilio escreveu:Genial fera... não faz um sob encomenda não? lol!

MP enviada!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por VCuty em Seg Set 02, 2013 8:13 am

Perfeito, tudo que minha tiberius e eu estávamos precisando..

Meu amigo você faz por encomenda????Laughing Laughing Laughing Laughing

VCuty

Mensagens : 1
Data de inscrição : 02/09/2013
Localização : São Leopoldo - RS

Ver perfil do usuário

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Marcos RS em Seg Set 02, 2013 8:27 am

VCuty escreveu:Perfeito, tudo que minha tiberius e eu estávamos precisando..

Meu amigo você faz por encomenda????Laughing Laughing Laughing Laughing
Salve VCuty, seja muito bem vindo ao fórum!

Esse foi filho único de mãe solteira... Inclusive não tenho mais a Tiberius.

Foi um trabalho artesanal daqueles que só se faz uma vez na vida.

Segue o passo-a-passo e eu te ajudo no que for preciso!

_________________

Marcos RS
Admin e Cmdt. Porcos Selvagens
Admin e Cmdt. Porcos Selvagens

Mensagens : 1827
Data de inscrição : 17/02/2012
Localização : Joinville-SC / GAÚCHO
Federado FPESC : 0001

Ver perfil do usuário http://www.porcosselvagens.com

Voltar ao Topo Ir em baixo

Re: Adaptador de Rip Clip para a Tiberius 9.1

Mensagem por Conteúdo patrocinado Hoje à(s) 7:14 am


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo

- Tópicos similares


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
